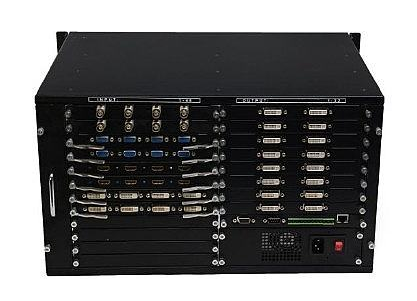

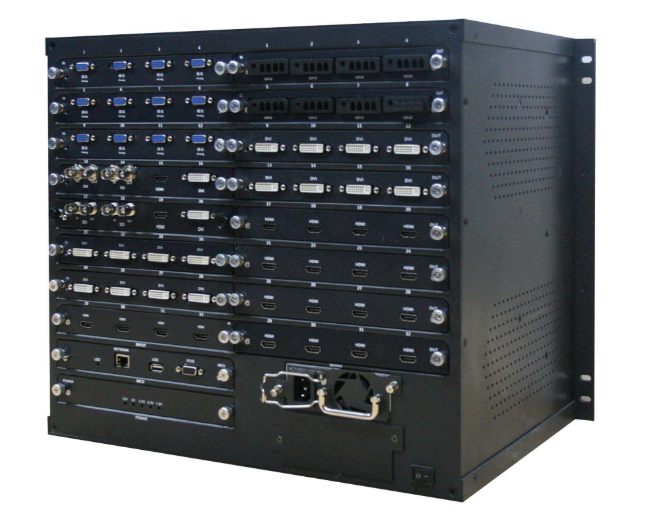

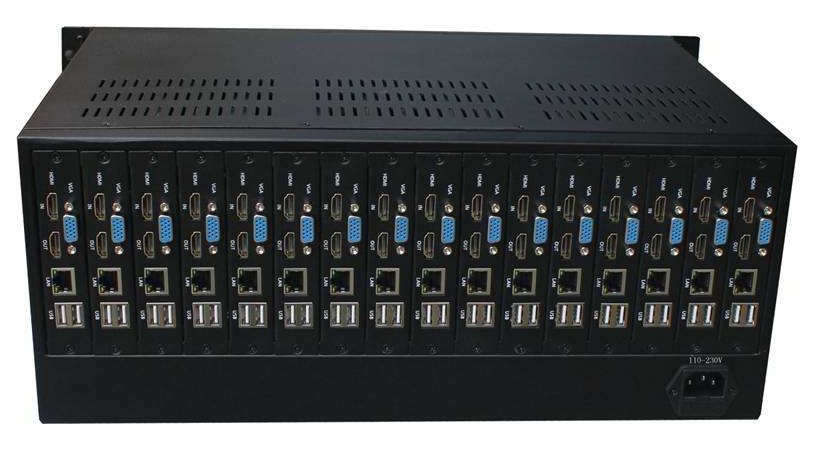

矩陣切換器的功用是將一路或多路視音頻信號別離傳輸給一個或許多個閃現設備，因而咱們能夠依照信號源的不同來分類矩陣切換器。也就是，根據想要切分的信號不同，來斷定矩陣切換器的品種。矩陣切換器按信號源的類型能夠分為：VGA、AV、V、DVI、HDMI矩陣切換器等等。例如：VGA矩陣切換器就是輸入輸出信號為[]VGA信號的矩陣切換器。其它類型能夠類推，這兒就不再累述。下面將側重介紹一下信號源的品種。

   （1） VGA信號信號：

     VGA（Video Graphics Array）即閃現繪圖陣列，是IBM于1987年提出的一個運用模仿信號的電腦閃現規范。VGA支撐在640X480的較高分辨率下一起閃現16種色彩或256種灰度，一起在320X240分辨率下能夠一起閃現256種色彩。VGA由于超卓的功用活絡開始盛行，廠商們繽紛在VGA根底上加以擴展，如將顯存行進至1M并使其支撐更高分辨率如800X600或1024X768，這些擴展的方法就稱之為VESA(Video Electronics Standards Association，視頻電子規范協會)的Super VGA方法，簡稱SVGA，現在的顯卡和閃現器都支撐SVGA方法。

     VGA信號的組成分為五種：RGBHV，別離是紅綠藍三原色和行場同步信號。VGA傳輸間隔十分短，實踐工程中為了傳輸更遠的間隔，人們把VGA線拆開，將RGBHV五種信號分離出來，別離用五根同軸電纜傳輸，這種傳輸方法叫RGB傳輸，習慣上這種信號也叫RGB信號，其實實質上RGB和VGA是沒有什么區其他。     VGA接口，也叫D-Sub接口。VGA接口是一種D型接口，上面共有15針空，分紅三排，每排五個。VGA接口是顯卡上運用最為廣泛的接口類型，絕大多數的顯卡都帶有此種接口。現在大多數計算機與外部閃現設備之間都是經過模仿VGA接口聯接，計算機內部以數字方法生成的閃現圖畫信息，被顯卡中的數字/模仿轉換器轉變為R、G、B三原色信號和行、場同步信號，信號經過電纜傳輸到閃現設備中。

   （2） AV信號：

     AV端口（又稱復合端口）原文為Composite video connector，是家用影音電器用來傳送類比視訊如 NTSC、PAL、SECAM的常見端口。AV端口通常是黃色的RCA端口，其他協作兩條赤色與白色的RCA端口傳送消息。歐洲的電視機通常以 SCART端口替代RCA端口，不過SCART的規劃上能夠載送畫質比YUV更好的RGB信號，故也被用來聯接閃現器、電視游樂器或DVD播放機。在專業運用傍邊，也有運用BNC端口以求取得更佳信號質量。

     在AV端口中傳送的是類比電視信號的三個來歷要素：Y、U、V，以及作為同步化基準的脈沖信號。Y代表形象的亮度(luminance，又稱brightness)，而且包含了同步脈沖，只需有Y信號存在就能夠看到對錯的電視形象。U信號與V信號之間承載了色彩的材料，U和V先被混組成一個信號中的兩組正交相位（此混合后的信號稱為彩度(chrominance)），再與Y信號作加總。由于Y是基頻信號而UV是與載波混合在一起，所以這個加總的動作等同于分頻多工。

  （3）DVI信號：

     DVI（Digital Visual Interface）接口，即數字視頻接口。它是1999年由Silicon Image、Intel（英特爾）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu(富士通)等公司一起組成DDWG（Digital Display Working Group，數字閃現工作組）推出的接口規范。

     DVI接口是以Silicon Image公司的PanalLink接口技能為根底，根據TMDS（Transition Minimized Differential Signaling，最小化傳輸差分信號）電子協議作為根柢電氣聯接。TMDS是一種微分信號機制，能夠將象素數據編碼，并經過串行聯接傳遞。顯卡發生的數字信號由發送器依照TMDS協議編碼后經過TMDS通道發送給接納器，經過解碼送給數字閃現設備。

     一個DVI閃現體系包含一個傳送器和一個接納器。傳送器是信號的來歷，能夠內建在顯卡芯片中，也能夠以附加芯片的方法出現在顯卡PCB上；而接納器則是閃現器上的一塊電路，它能夠承受數字信號，將其解碼并傳遞到數字閃現電路中，經過這兩者，顯卡宣告的信號成為閃現器上的圖象。 現在的DVI接口分為兩種：

     一個是DVI-D接口，只能接納數字信號，接口上只需3排8列共24個針腳，其間右上角的一個針腳為空。不兼容模仿信號。

     其他一種則是DVI-I接口，可一起兼容模仿和數字信號。兼容模仿信號并不意味著模仿信號的接口D-Sub接口能夠聯接在DVI-I接口上，而是有必要經過一個轉換接頭才調運用，一般選用這種接口的顯卡都會帶有相關的轉換接頭。

     DVI信號，HDCP信號和HDMI 信號針對VGA信號而言，假定清掃各種協議的話，信號通道實質是一起的，都是DVI信號。因而先介紹DVI信號的特征。

     在模仿閃現方法中，將待閃現的數字R.G..B信號（8bit并行信號）在顯卡中經過D/A轉換成模仿信號，傳輸后進入閃現器，經處理后驅動R.G..B電子槍，閃現到熒光屏上，整個進程是模仿的。而數字閃現方法不同，模仿的R.G.B信號抵達閃現設備后（LCD 或DLP，PDP等）經過A/D處理，轉換為數字信號，隨后由數字信號在TFT LCD source driver中經過DAC轉換變成模仿信號操控液晶板透射或反射光線或DMD晶片反射光線或由等離子體發光，抵達閃現的作用。在這個進程中明顯地存在一個由數字→模仿→數字→模仿的轉換進程，信號丟掉較大（一次A/D，D/A進程將在頻譜上丟掉6dB，帶寬最大保存為像素時鐘的1/2），而且會存在比如拖尾，模糊，重影等傳輸問題。 當時帶有數字接口的計算機顯卡現已恰當廣泛，乃至筆記本電腦也裝備了DVI接口，閃現設備中也是越來越多的設備帶有數字信號接口，因而數字→數字方法的運用環境現已老到。

    DVI原理上是將待閃現的R.G.B數字信號與H.V信號進行組合編碼，每個像素點按10bit的數字信號按最小非歸零編碼方法進行并→串轉換，把編碼后的R.G..B數字串行碼流與像素時鐘等4個信號依照平衡方法進行傳輸，其每路碼流速率為原像素點時鐘的10倍，以1024×768×70的分辨率為例，碼流時鐘為70MHz×10，折合為0.7GHZ。一般DVI1.0的碼流在0.24GHZ到1.65GHZ之間。

   DVI有DVI1.0和DVI2.0兩種規范，其間DVI1.0僅用了其間的一組信號傳輸信道，傳輸圖畫的最高像素時鐘為165M（1600RGB*1200@60Hz，UXGA），信道中的最高信號傳輸碼流為1.65GHz。DVI2.0則用了悉數的兩組信號傳輸信道，傳輸圖畫的最高像素時鐘為330M，每組信道中的最高信號傳輸碼流也為1.65GHz。在閃現設備中，現在還沒有DVI2.0的運用，因而本文所議論的DVI都是指DVI1.0規范。

   （4） HDMI信號信號：

     HDMI（High－Definition Multimedia Interface）又被稱為高清晰度多媒體接口，是首個支撐在單線纜上傳輸，不經過緊縮的全數字高清晰度、多聲道音頻和智能格局與操控指令數據的數字接口。HDMI接口由Silicon Image美國晶像公司主張，聯合索尼、日立、松下、飛利浦、湯姆遜、東芝等八家知名的消費類電子制作商聯組建立的工作組一起開發的。HDMI最早的接口規范HDMI1.0于2002年12月發布，現在的最高版本是于本年6月發布的HDMI1.3規范。

     HDMI源于DVI接口技能，它們首要是以美國晶像公司的TMDS信號傳輸技能為中心，這也就是為何HDMI接口和DVI接口能夠經過轉接頭相互轉換的原因。美國晶像公司是HDMI八個發起者中僅有的集成電路規劃制作公司，是高速串行數據傳輸技能領域的領導廠商，由于下面要說到的TMDS信號傳輸技能就是它們開宣告來的，所以這兒略微提及一下.

     TMDS（Transition Minimized Differential Signaling）也被稱為最小化傳輸差分信號，是指經過異或及異或非等邏輯算法將原始信號數據轉換成10位，前8為數據由原始信號經運算后取得，第9位指示運算的方法，第10位用來對應直流平衡（DC-balanced，就是指在編碼進程中確保信道中直流偏移為零，電平轉化結束不同邏輯接口間的匹配），轉換后的數據以差分傳動方法傳送。這種算法使得被傳輸信號過渡進程的上沖和下沖減小，傳輸的數據趨于直流平衡，使信號對傳輸線的電磁干擾削減，行進信號傳輸的速度和可靠性。

     一般情況下，HDMI聯接由一對信號源和承受器組成，有時候一個體系中也能夠包含多個HDMI輸入或許輸出設備。每個HDMI信號輸入接口都能夠根據規范接納聯接器的信息，相同信號輸出接口也會帶著一切的信號信息。HDMI數據線和接納器包含三個不同的TMDS數據信息通道和一個時鐘通道，這些通道支撐視頻、音頻數據和附加信息，視頻、音頻數據和附加信息經過三個通道傳送到接納器上，而視頻的像素時鐘則經過TMDS時鐘通道傳送，接納器承受這個頻率參數之后，再康復其他三個數據信息通道傳遞過來的信息。

     HDMI在針腳上和DVI兼容，僅僅選用了不同的封裝。與DVI比較，HDMI能夠傳輸數字音頻信號，并增加了對HDCP的支撐，一起供給了更好的DDC可選功用。HDMI支撐5Gbps的數據傳輸率，最遠可傳輸15米，足以唐塞一個1080p的視頻和一個8聲道的音頻信號。而由于一個1080p的視頻和一個8聲道的音頻信號需求少于4GB/s，因而HDMI還有很大余量。這容許它能夠用一個電纜別離聯接DVD播放器，接納器和PRR。此外HDMI支撐EDID、DDC2B，因而具有HDMI的設備具有“即插即用”的特征，信號源和閃現設備之間會主動進行“洽談”，主動挑選最合適的視頻/音頻格局。HDMI接口支撐HDCP協議，為看有版權的高清電影電視打下根底。
